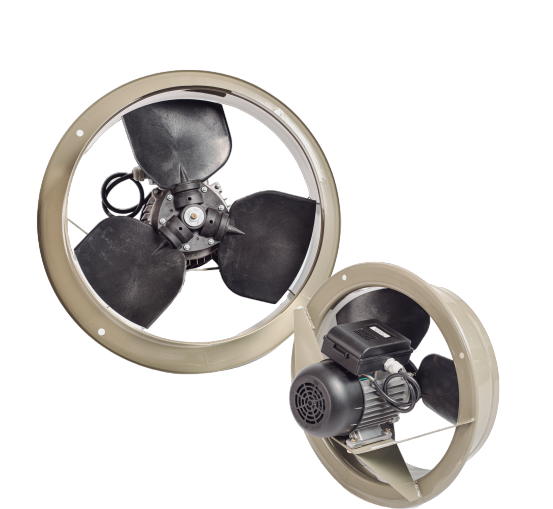

Línea Axial W
La serie W está especialmente diseñada para trabajar en instalaciones de ventilación ó extracción
de aire, donde se requieren grandes caudales con bajas pérdidas de presión. Pueden trabajar vertical u
horizontalmente.

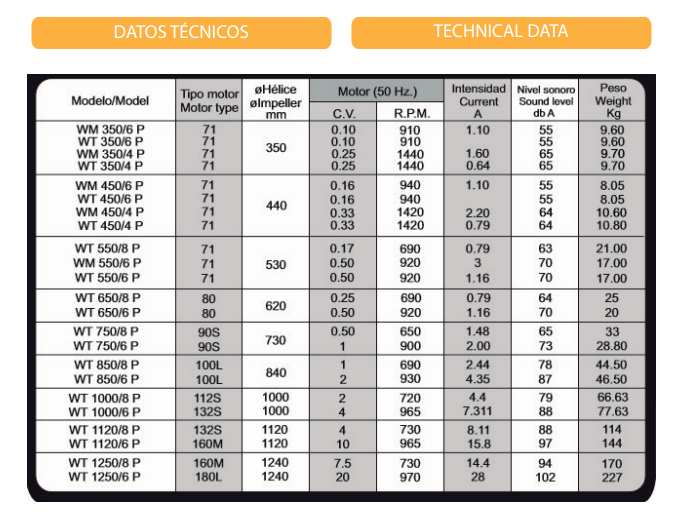

Todos los modelos se construyen para dos velocidades de giro cubriendo un amplio rango de caudales que van de los 2 m3/s hasta los 24 m3/s, con temperaturas de aire de hasta 80ºC
Descripción
Detalles Constructivos

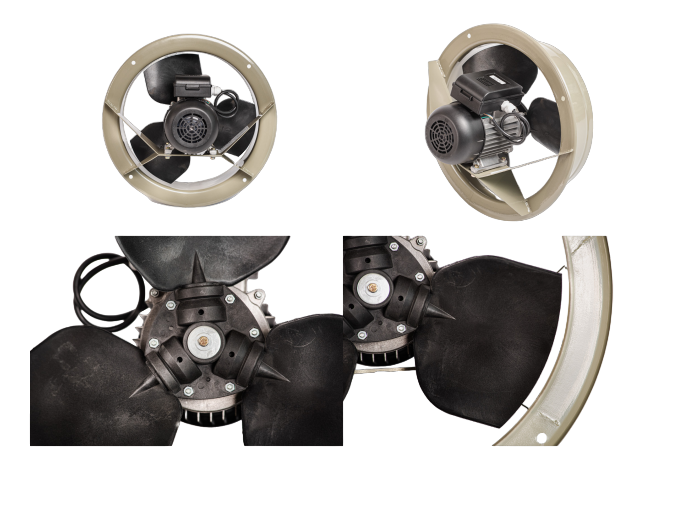

Hélices: constan de 4 álabes de P (polipropileno y fibra de vidrio) de ángulo variable, acoplados mediante posicionadores a una masa del mismo material. Se construyen en 9 diámetros distintos: desde 350 mm hasta 1250 mm. Están balanceadas dinámicamente y acopladas al eje mediante chaveta y tornillo. Por curvas de prestación ver catálogo

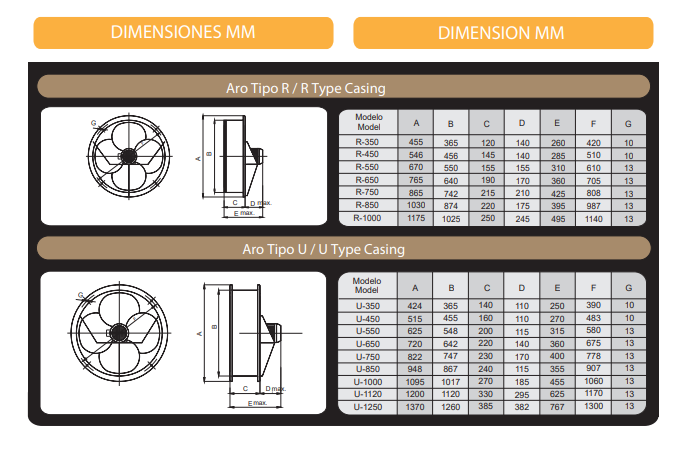

Aros: se construyen dos tipos de aros U y R, repujados en chapa de acero. El aro U lleva doble brida de fijación lo que facilita su entubación. El aro R de terminación convergente es más fácilmente aplicable en muros. En ambos casos las bridas permiten terminación integral y cierre hermético. Accionamientos: acoplamiento directo a motor trifásico ó monofásico. (IP 55)
Aplicaciones
Ventilación ó extracción de aire en fábricas, salas de reunión, baños, criaderos de aves, y en general donde se deseen eliminar olores, humos y vapores.
Cosntrucciones Especiales
Otras revoluciones, frecuencias, aros inoxidables, pinturas especiales, etc.: Consultar. A pedido se proveen con álabes de chapa estampados y remachados a una rígida masa central de fundición de aluminio (C).
Consultar sobre prestaciones y curvas de performance
